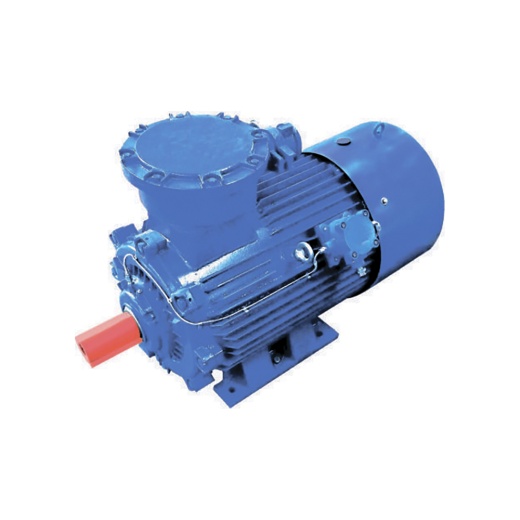

Взрывозащищенные электродвигатели
Электродвигатели асинхронные трехфазные взрывозащищенные серий АИМ, ВА, АВ, ВАО2
Электродвигатели предназначены для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220/380V, 660V). Стандартная степень защиты – IP54 (IP55), исполнение по взрывозащите 1ExdIIBT4 (1ExdеIIBT4), климатическое исполнение и категория размещения – У2 (У 2,5, У1).
Используются для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности (кроме подземных выработок), где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB (по ГОСТ Р 51330.11) и группам воспламеняемости Т1, Т2, Т3, Т4 (по ГОСТ Р 51330.5).
Электродвигатели взрывозащищенные
Электродвигатели асинхронные трехфазные взрывозащищенные рудничные серий ВРА
Электродвигатели взрывозащищенные рудничные серий ВРА используются для привода механизмов в подземных выработках угольных и сланцевых шахт, а также в помещениях и наружных установках, опасных по метану и угольной пыли.
Предназначены для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В(380/660V, 660В, 660/1140V). Исполнение по взрывозащите РВ 3В (ExdI), климатическое исполнение и категория размещения У2,5. Степень защиты IP54 (IP55), с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Электродвигатели взрывозащищенные рудничные
В дополнение к общей маркировке взрывозащищенного рудничного электродвигателя также указываются следующие характеристики:
Рудничные электродвигатели по уровню взрывозащиты:
РН – рудничные нормальные электродвигатели (не взрывозащищенные)
РП – рудничные электродвигатели повышенной надежности против взрыва (уровень взрывозащиты 2) – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;
РВ – рудничные взрывозащищенные электродвигатели (уровень взрывозащиты 1) – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
РО – рудничные особо взрывобезопасные электродвигатели (уровень взрывозащиты 0) – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.
Рудничные электродвигатели по виду взрывозащиты:
В – взрывонепроницаемая оболочка
1В – электродвигатели с напряжением до 100В ( ток к.з не более 100А)
2В – электродвигатели с напряжением свыше 100В до 220В ( ток к.з свыше 100А до 600А)
3В – электродвигатели с напряжением свыше 220В до 1140В ( ток к.з свыше 100А)
4В – электродвигатели с напряжением свыше 1140В ( ток к.з свыше 100А)
К – кварцевое заполнение оболочки
М – масляное заполнение оболочки
А – автоматическое отключение напряжения с токоведущих частей
И – искробезопасная цепь
е(П) – дополнительные меры против дуговых разрядов, напряжения, повышенной температуры С – специальные виды защиты
Степень защиты IPxx (ГОСТ 17494-87)
Обычно взрывозащищенные электродвигатели выполняются со степенью защиты IP54 и IР44 по ГОСТ 17494 (МЭК 60034-5). По заказу потребителей электродвигатели могут быть изготовлены со степенью защиты IР55.
Класс нагревостойкости изоляции
Взрывозащищенные рудничные электродвигатели, как правило, имеют класс нагревостойкости не ниже «H» (температурный индекс 180°С) по ГОСТ 8865-93.
Основной режим работы
(для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1). Допускается работа в режимах S2, S3, S4.
Габаритные, установочные и присоединительные размеры рудничных электродвигателей
Установочные и присоединительные размеры рудничных электродвигателей совпадают для соответствующих высот осей вращения.
Габаритные размеры рудничных электродвигателей могут отличаться у разных производителей.
Габаритные, установочные и присоединительные размеры рудничных электродвигателей серии ВРА
Электродвигатели предназначены для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220/380V, 660V). Стандартная степень защиты – IP54 (IP55), исполнение по взрывозащите 1ExdIIBT4 (1ExdеIIBT4), климатическое исполнение и категория размещения – У2 (У 2,5, У1).
Используются для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности (кроме подземных выработок), где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB (по ГОСТ Р 51330.11) и группам воспламеняемости Т1, Т2, Т3, Т4 (по ГОСТ Р 51330.5).
Электродвигатели взрывозащищенные
Мощность, кВт | 3000 об/мин | 1500 об/мин | 1000 об/мин | 750 об/мин | ||||
марка эл/дв | масса, кг | марка эл/дв | масса, кг | марка эл/дв | масса, кг | марка эл/дв | масса, кг | |
0,18 | 4ВР 63 А6 | 9,9 | ||||||
0,25 | 4ВР 63 А4 | 9,9 | 4ВР 63 В6 | 9,9 | ||||
0,37 | 4ВР 63 А2 | 9,9 | 4ВР 63 В4 | 9,9 | 4ВР 71 А6 | 15,6 | ||
0,55 | 4ВР 63 В2 | 9,9 | 4ВР 71 А4 | 15,6 | 4ВР 71 В6 | 15,6 | ||
0,75 | 4ВР 71 А2 | 15,6 | 4ВР 71 В4 | 15,6 | 4ВР 80 А6 | 21,2 | ||
ВА 80 МА6 | 38 | |||||||
1,1 | 4ВР 71 В2 | 15,6 | 4ВР 80 А4 | 21,2 | 4ВР 80 В6 | 21,2 | 4ВР 90LB8 | 24 |
ВА 80 МА4 | 38 | ВА 80 МВ6 | 40 | |||||
1,5 | 4ВР 80 А2 | 21,2 | 4ВР 80 В4 | 21,2 | 4ВР 90 L6 | 24 | 4ВР 100L8 | 32,6 |
ВА 80 МА2 | 38 | ВА 80 МВ4 | 40 | |||||
2,2 | 4ВР 80 В2 | 21,2 | 4ВР 90 L4 | 24 | 4ВР 100 L6 | 32,6 | ВА 112 МА8 | 73,5 |
ВА 80 МВ2 | 40 | |||||||
3 | 4ВР 90 L2 | 24 | 4ВР 100 S4 | 32,6 | ВА 112 МА6 | 73,5 | ВА 112 МВ8 | 77,5 |
4 | 4ВР 100 S2 | 32,6 | 4ВР 100 L4 | 32,6 | ВА 112 МВ6 | 78 | ВА 132 S8 | 85 |
5,5 | 4ВР 100 L2 | 32,6 | ВА 112 М4 | 79 | ВА 132 S6 | 81 | ВА 132 М8 | 99 |
7,5 | ВА 112 М2 | 79,5 | ВА 132 S4 | 86 | ВА 132 M6 | 100 | ВА 160 S8 | 175 |
11 | ВА 132 М2 | 95 | ВА 132 М4 | 102 | ВА 160 S6 | 175 | ВА 160 М8 | 195 |
15 | ВА 160 S2 | 170 | ВА 160 S4 | 175 | ВА 160 М6 | 200 | ВА 180 М8 | 225 |
18,5 | ВА 160 М2 | 180 | ВА 160 М4 | 190 | ВА 180 М6 | 225 | ВА 200 М8 | 285 |
22 | ВА 180 S2 | 198 | ВА 180 S4 | 205 | ВА 200 М6 | 285 | ВА 200 L8 | 310 |
30 | ВА 180 М2 | 221 | ВА 180 М4 | 234 | ВА 200 L6 | 320 | ВА 225 М8 | 380 |
37 | ВА 200 М2 | 295 | ВА 200 М4 | 295 | ВА 225 М6 | 379 | ВА 250 S8 | 565 |
АВ 250 S8 | 595 | |||||||
45 | ВА 200 L2 | 315 | ВА 200 L4 | 320 | ВА 250 S6 | 565 | ВА 250 М8 | 590 |
АВ 250 S6 | 575 | АВ 250 М8 | 615 | |||||
55 | ВА 225 М2 | 371 | ВА 225 М4 | 380 | ВА 250 М6 | 590 | ВА 280 S8 | 865 |
АВ 250 М6 | 590 | АВ 280 S8 | 780 | |||||
75 | ВА 250 S2 | 605 | ВА 250 S4 | 615 | ВА 280S6 | 885 | ВА 280 М8 | 960 |
АВ 250 S2 | 560 | АВ 250 S4 | 610 | АВ 280 S6 | 780 | АВ 280 М8 | 850 | |
90 | ВА 250 М2 | 645 | ВА 250 М4 | 665 | ВА 280М6 | 945 | ВАО2 280 М8 | 1070 |
АВ 250 М2 | 575 | АВ 250 М4 | 630 | АВ 280 М6 | 850 | |||
110 | ВА 280S2 | 855 | ВА 280S4 | 915 | АВ 280 L6 | 1029 | ВАО2 280 L8 | 1130 |
АВ 280 S2 | 790 | АВ 280 S4 | 760 | ВАО2 280 М6 | 1070 | |||
132 | ВА 280М2 | 940 | ВА 280М4 | 1030 | ||||
АВ 280 М2 | 882 | АВ 280 М4 | 860 | ВАО2 280 L6 | 1130 | ВАО2 315 М8 | 1475 | |
ВАО2 280 S2 | 1020 | ВАО2 280 S4 | 1020 | |||||
160 | АВ 280 L2 | 1091 | АВ 280 L4 | 1090 | ВАО2 315 М6 | 1475 | ВАО2 315 L8 | 1645 |
ВАО2 280 М2 | 1070 | ВАО2 280 М4 | 1070 | |||||
200 | ВАО2 280 L2 | 1130 | ВАО2 280 L4 | 1130 | ВАО2 315 L6 | 1645 | ||
250 | ВАО2 315 М2 | 1400 | ВАО2 315 М4 | 1475 | ||||
315 | ВАО2 315 L2 | 1600 | ВАО2 315 L4 | 1645 |
Электродвигатели асинхронные трехфазные взрывозащищенные рудничные серий ВРА
Электродвигатели взрывозащищенные рудничные серий ВРА используются для привода механизмов в подземных выработках угольных и сланцевых шахт, а также в помещениях и наружных установках, опасных по метану и угольной пыли.
Предназначены для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В(380/660V, 660В, 660/1140V). Исполнение по взрывозащите РВ 3В (ExdI), климатическое исполнение и категория размещения У2,5. Степень защиты IP54 (IP55), с типовыми техническими характеристиками, соответствующими требованиям стандартов.
Электродвигатели взрывозащищенные рудничные
Мощность, кВт | 3000 об/мин | 1500 об/мин | 1000 об/мин | 750 об/мин | ||||
марка ЭД | масса, кг | марка ЭД | масса, кг | марка ЭД | масса, кг | марка ЭД | масса, кг | |
4 | ВРА 132 S8 | 85 | ||||||
5,5 | ВРА 132 S6 | 81 | ВРА 132 M8 | 99 | ||||
7,5 | ВРА 132 S4 | 86 | ВРА 132 M6 | 100 | ВРА 160 S8 | 175 | ||
11 | ВРА 132 M2 | 95 | ВРА 132 M4 | 102 | ВРА 160 S6 | 175 | ВРА 160 M8 | 195 |
15 | ВРА 160 S2 | 170 | ВРА 160 S4 | 175 | ВРА 160 M6 | 200 | ВРА 180 M8 | 225 |
18,5 | ВРА 160 M2 | 180 | ВРА 160 M4 | 190 | ВРА 180 M6 | 225 | ВРА 200 M8 | 285 |
22 | ВРА 180 S2 | 198 | ВРА 180 S4 | 205 | ВРА 200 M6 | 285 | ВРА 200 L8 | 310 |
30 | ВРА 180 M2 | 221 | ВРА 180 M4 | 234 | ВРА 200 L6 | 320 | ВРА 225 M8 | 380 |
37 | ВРА 200 M2 | 295 | ВРА 200 M4 | 295 | ВРА 225 M6 | 380 | ВРА 250 S8 | 575 |
45 | ВРА 200 L2 | 315 | ВРА 200 L4 | 320 | ВРА 250 S6 | 575 | ВРА 250 M8 | 605 |
55 | ВРА 225 M2 | 371 | ВРА 225 M4 | 380 | ВРА 250 M6 | 590 | ВРА 280 S8 | 870 |
75 | ВРА 250 S2 | 615 | ВРА 250 S4 | 625 | ВРА 280 S6 | 885 | ВРА 280 M8 | 965 |
90 | ВРА 250 M2 | 645 | ВРА 250 M4 | 660 | ВРА 280 M6 | 980 | ||
110 | ВРА 280 S2 | 855 | ВРА 280 S4 | 915 | ||||
132 | ВРА 280 M2 | 940 | ВРА 280 M4 | 1030 |
В дополнение к общей маркировке взрывозащищенного рудничного электродвигателя также указываются следующие характеристики:
- Исполнение электродвигателей по взрывозащите
- Маркировка рудничных электродвигателей для Категории смеси I: РВ 1В (ExdI)
PB | 1B | (Ex | d | I) |
Знак уровня | Знак вида | Знак соответствия | Знак вида | Знак подгруппы |
взрывозащиты | взрывозащиты | стандартам | взрывозащиты | (категория смеси) |
Рудничные электродвигатели по уровню взрывозащиты:
РН – рудничные нормальные электродвигатели (не взрывозащищенные)
РП – рудничные электродвигатели повышенной надежности против взрыва (уровень взрывозащиты 2) – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;
РВ – рудничные взрывозащищенные электродвигатели (уровень взрывозащиты 1) – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
РО – рудничные особо взрывобезопасные электродвигатели (уровень взрывозащиты 0) – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.
Рудничные электродвигатели по виду взрывозащиты:
В – взрывонепроницаемая оболочка
1В – электродвигатели с напряжением до 100В ( ток к.з не более 100А)
2В – электродвигатели с напряжением свыше 100В до 220В ( ток к.з свыше 100А до 600А)
3В – электродвигатели с напряжением свыше 220В до 1140В ( ток к.з свыше 100А)
4В – электродвигатели с напряжением свыше 1140В ( ток к.з свыше 100А)
К – кварцевое заполнение оболочки
М – масляное заполнение оболочки
А – автоматическое отключение напряжения с токоведущих частей
И – искробезопасная цепь
е(П) – дополнительные меры против дуговых разрядов, напряжения, повышенной температуры С – специальные виды защиты
Степень защиты IPxx (ГОСТ 17494-87)
Обычно взрывозащищенные электродвигатели выполняются со степенью защиты IP54 и IР44 по ГОСТ 17494 (МЭК 60034-5). По заказу потребителей электродвигатели могут быть изготовлены со степенью защиты IР55.
Класс нагревостойкости изоляции
Взрывозащищенные рудничные электродвигатели, как правило, имеют класс нагревостойкости не ниже «H» (температурный индекс 180°С) по ГОСТ 8865-93.
Основной режим работы
(для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1). Допускается работа в режимах S2, S3, S4.
Габаритные, установочные и присоединительные размеры рудничных электродвигателей
Рис. 1 - исполнение IM1001, IM1002
Рис. 2 - исполнение IM2001, IM 2002
Габаритные, установочные и присоединительные размеры приведены в таблицах.Установочные и присоединительные размеры рудничных электродвигателей совпадают для соответствующих высот осей вращения.
Габаритные размеры рудничных электродвигателей могут отличаться у разных производителей.
Габаритные, установочные и присоединительные размеры рудничных электродвигателей серии ВРА
Габарит ЭД | Число полюсов | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||||||
l30 | h31 | d30 | b31 | d24 | b10 | l10 | l31 | d1 | d2 | l1 | b1 | b2 | h5 | h6 | h1 | h2 | h | d10 | d20 | d25 | d22 | ||
L | HD | AC | AD | P | A | B | C | D | DA | E | F | FA | GA | GC | GD | GF | H | K | M | N | S | ||
ВРА 132S | 4, 6, 8 | 470 | 395 | 290 | 190 | 350 | 216 | 140 | 89 | 38 | 38 | 80 | 10 | 10 | 41 | 41 | 8 | 8 | 132 | 12 | 300 | 250 | 19 |
ВРА 132M | 2, 4, 6, 8 | 508 | 395 | 290 | 190 | 350 | 216 | 178 | 89 | 38 | 38 | 80 | 10 | 10 | 41 | 41 | 8 | 8 | 132 | 12 | 300 | 250 | 19 |
ВРА 160 S | 2 | 720 | 490 | 340 | 280 | 350 | 254 | 178 | 108 | 42 | 42 | 110 | 12 | 12 | 45 | 45 | 8 | 8 | 160 | 15 | 300 | 250 | 19 |
4, 6, 8 | 720 | 490 | 340 | 280 | 350 | 254 | 178 | 108 | 48 | 42 | 110 | 14 | 12 | 51,5 | 45 | 9 | 8 | 160 | 15 | 300 | 250 | 19 | |
ВРА 160 M | 2 | 750 | 490 | 340 | 280 | 350 | 254 | 210 | 108 | 42 | 42 | 110 | 12 | 12 | 45 | 45 | 8 | 8 | 160 | 15 | 300 | 250 | 19 |
4, 6, 8 | 750 | 490 | 340 | 280 | 350 | 254 | 210 | 108 | 48 | 42 | 110 | 14 | 12 | 51,5 | 45 | 9 | 8 | 160 | 15 | 300 | 250 | 19 | |
ВРА 180 S | 2 | 700 | 525 | 380 | 325 | 400 | 279 | 203 | 121 | 48 | 48 | 110 | 14 | 14 | 52 | 52 | 9 | 9 | 180 | 15 | 350 | 300 | 19 |
4 | 700 | 525 | 380 | 325 | 400 | 279 | 203 | 121 | 55 | 48 | 110 | 16 | 14 | 59 | 52 | 10 | 9 | 180 | 15 | 350 | 300 | 19 | |
ВРА 180 M | 2 | 720 | 525 | 380 | 325 | 400 | 279 | 241 | 121 | 48 | 48 | 110 | 14 | 14 | 52 | 52 | 9 | 9 | 180 | 15 | 350 | 300 | 19 |
4, 6, 8 | 720 | 525 | 380 | 325 | 400 | 279 | 241 | 121 | 55 | 48 | 110 | 16 | 14 | 59 | 52 | 10 | 9 | 180 | 15 | 350 | 300 | 19 | |
ВРА 200 M | 2 | 775 | 560 | 410 | 325 | 450 | 318 | 267 | 133 | 55 | 55 | 110 | 16 | 16 | 59 | 59 | 10 | 10 | 200 | 19 | 400 | 350 | 19 |
4, 6, 8 | 805 | 560 | 410 | 325 | 450 | 318 | 267 | 133 | 60 | 55 | 140 | 18 | 16 | 64 | 59 | 11 | 10 | 200 | 19 | 400 | 350 | 19 | |
ВРА 200 L | 2 | 815 | 560 | 410 | 325 | 450 | 318 | 305 | 133 | 55 | 55 | 110 | 16 | 16 | 59 | 59 | 10 | 10 | 200 | 19 | 400 | 350 | 19 |
4, 6, 8 | 845 | 560 | 410 | 325 | 450 | 318 | 305 | 133 | 60 | 55 | 140 | 18 | 16 | 64 | 59 | 11 | 10 | 200 | 19 | 400 | 350 | 19 | |
ВРА 225 M | 2 | 850 | 610 | 445 | 325 | 550 | 356 | 311 | 149 | 55 | 55 | 110 | 16 | 16 | 59 | 59 | 10 | 10 | 225 | 19 | 500 | 450 | 19 |
4, 6, 8 | 880 | 610 | 445 | 325 | 550 | 356 | 311 | 149 | 65 | 60 | 140 | 18 | 18 | 69 | 64 | 11 | 11 | 225 | 19 | 500 | 450 | 19 | |
ВРА 250 S | 2 | 1000 | 710 | 550 | 485 | 550 | 406 | 311 | 168 | 65 | 65 | 140 | 18 | 18 | 69 | 69 | 11 | 11 | 250 | 24 | 500 | 450 | 19 |
4, 6, 8 | 1000 | 710 | 550 | 485 | 550 | 406 | 311 | 168 | 75 | 70 | 140 | 20 | 20 | 79,5 | 74,5 | 12 | 12 | 250 | 24 | 500 | 450 | 19 | |
ВРА 250 M | 2 | 1000 | 710 | 550 | 485 | 550 | 406 | 349 | 168 | 65 | 65 | 140 | 18 | 18 | 69 | 69 | 11 | 11 | 250 | 24 | 500 | 450 | 19 |
4, 6, 8 | 1000 | 710 | 550 | 485 | 550 | 406 | 349 | 168 | 75 | 70 | 140 | 20 | 20 | 79,5 | 74,5 | 12 | 12 | 250 | 24 | 500 | 450 | 19 | |
ВРА 280 S | 2 | 1150 | 780 | 625 | 485 | 660 | 457 | 368 | 190 | 70 | 65 | 140 | 20 | 18 | 74,5 | 69 | 12 | 11 | 280 | 24 | 600 | 550 | 24 |
4, 6, 8, 10 | 1180 | 780 | 625 | 485 | 660 | 457 | 368 | 190 | 80 | 65 | 170 | 22 | 18 | 85 | 69 | 14 | 11 | 280 | 24 | 600 | 550 | 24 | |
ВРА 280 M | 2 | 1150 | 780 | 625 | 485 | 660 | 457 | 419 | 190 | 70 | 65 | 140 | 20 | 18 | 74,5 | 69 | 12 | 11 | 280 | 24 | 600 | 550 | 24 |
4, 6, 8, 10 | 1180 | 780 | 625 | 485 | 660 | 457 | 419 | 190 | 80 | 65 | 170 | 22 | 18 | 85 | 69 | 14 | 11 | 280 | 24 | 600 | 550 | 24 |
